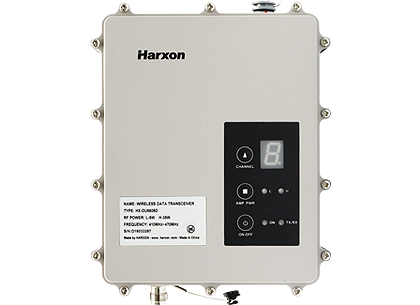

Радиомодем HX-DU8608D – это высокоскоростная и мощная беспроводная линия передачи данных, созданная для работы в условиях GNSS/RTK-съемки и точного позиционирования. Мощность радиомодема в 35 Вт увеличивает дальность действия, позволяя работать в труднодоступных городских районах. HX-DU8608D оснащена цифровым дисплеем и клавиатурой, которые используются для индикации текущего рабочего состояния, а также для изменения рабочего канала и уровня мощности радиомодема. Для получения наиболее прочного и надежного канала передачи данных на большие расстояния воспользуйтесь новым стандартом беспроводной связи HX-DU8608D, разработанным для геодезической отрасли.
В комплектацию радиомодема входят HJ394 интерфейсный кабель LEMO 5pin – RS232 (DB9) и HJ397 кабель питания с зажимами тип “крокодил”. Антенна QC 430A и крепление 5/8 – NMO, кабель 5 м, разъем TNC.
Отличительные особенности модема UHF Radio HX-DU8608D
-
Диапазон настройки 60MHz в диапазоне 410-470 МГц
Усовершенствованная конструкция трансивера передачи данных обеспечивает высокую производительность во всем диапазоне -
Многофункциональный пользовательский интерфейс
Разработан для удобного мобильного использования в сложных полевых условиях -
Настройка мощность передачи данных
Программно 5W, 10W, 15W, 20W, 30W, 35W -
Настройка ширины канала
Программно 12.5 и 25 КГц -
Функция ретранслятора
Прием / передача с перенастройкой на различных частотах
Технические характеристики модема UHF Radio HX-DU8608D
Частотный диапазон
410-470МГц
Режим работы
полудуплекс
Ширина канала
25 КГц, 12.5 КГц
Тип модуляции
GMSK
Напряжение питания
12V
Power dissipation (Typical)
High power level（35W）: ≤110W @ DC 12V
High power level（30W）: ≤100W @ DC 12V
High power level（20W）: ≤75W @ DC 12V
Low power level (15W): ≤60W @ DC 12V
Low power level (10W): ≤45W @ DC 12V
Low power level (5W): ≤25W @ DC 12V
Standby: ≤1.5W @ DC 12V
High power level（30W）: ≤100W @ DC 12V
High power level（20W）: ≤75W @ DC 12V
Low power level (15W): ≤60W @ DC 12V
Low power level (10W): ≤45W @ DC 12V
Low power level (5W): ≤25W @ DC 12V
Standby: ≤1.5W @ DC 12V
Frequency stability
≤±1.0pp
Размеры
186×140×73 мм
Вес
1.5 кг
Температура использования
-30℃~+65℃
Температура хранения
-40℃~+85℃

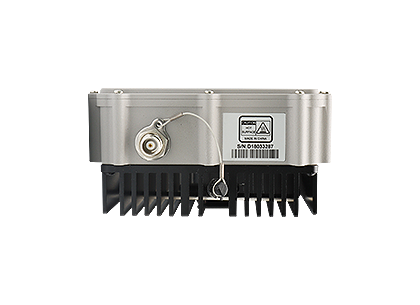

РЧ разъём
TNC female
Сопротивление антенны
50ohm
Разъём интерфейса
LEMO 5Pin
Выходная мощность
35Вт : 45.5±0.5dBm@12В
30Вт: 44.8±0.5dBm@12В
20Вт: 43±1dBm@DC12 В
15Вт: 41.8±1dBm@12V
10Вт: 40±1dBm@12В
5Вт: 37.5±1dBm@12В
30Вт: 44.8±0.5dBm@12В
20Вт: 43±1dBm@DC12 В
15Вт: 41.8±1dBm@12V
10Вт: 40±1dBm@12В
5Вт: 37.5±1dBm@12В
Стабильность мощности
±1dB
Чувствительность
-114dBm@BER 10-3，9600bps
Межканальное отклонение
>-12dB
Избирательность по каналу
>50dB@25КГц
Скорость в радиоканале
9600bps、19200bps
Тип модуляции
GMSK
Скорость интерфейса
9600 bps、19200 bps、38400
bps、57600 bps、115200 bps
